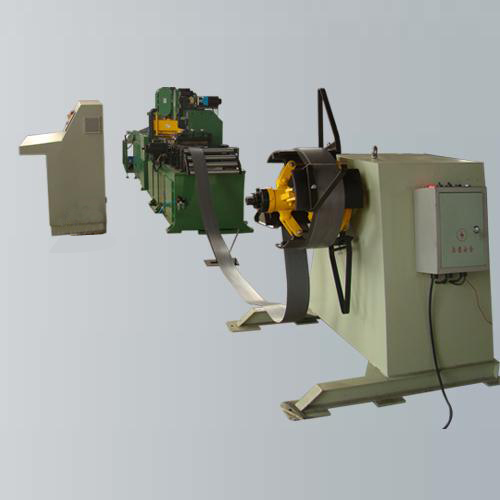

硅钢片横剪生产线(二剪二冲、带冲空)

产品介绍

一、生产线用途
本生产线用于完成中、小型变压器铁心片的剪切、冲孔及冲缺。生产全斜接缝,半斜接缝,直接缝的变压器铁心片。硅钢片卷料经本生产线冲剪成设定规格形状和尺寸的片形后,在生产线末端完成分类和整理工作,以供铁心叠片时使用。
二、生产线主要组成:
1. 双头开卷机(液压撑紧、电动转位)
2.斜坡导料装置
3. 送料机(伺服电机驱动、测长装置)
4. 冲床段(含V型冲床一台,含刀具1套,冲裁采用伺服电机驱动,纵向固定,横向移动伺服电机驱动;含冲孔冲床一台,含冲模1套,冲裁采用伺服电机驱动,纵向、横向固定,冲模尺寸用户以书面方式提供;)
5. 剪床段(两台斜剪床,剪切采用伺服电机驱动,各含刀具1套,其中剪Ⅰ可调整角度,即可固定在45°或90°的工作位置)
6. 出料台
7. 分理料机(含分料装置、压料装置)
8. 接料车(乙方提供参考图纸,甲方制作)
9. 全线调宽系统
10.气动系统(不含空压机及净化装置)
11.电控系统控制柜及操作台(台达电控系统,触摸式人机界面操作)
三.技术条件参数:
1.本生产线对所使用的卷料要求:
宽度公差:≤±0.1mm
毛    刺:≤0.03mm
S度偏差: 1000mm内单向不大于0.1mm
波浪度:≤15mm/1000mm(跨度不小于1000mm,且高度不超过15mm)
   2.加工范围:
片    厚:0.23~­‌0.35mm
片    宽:40~410mm
片    长:350~2500mm(片长)
冲孔直径:10mm~24mm
冲孔位置:可沿中心线双向偏移
V冲偏心量(沿片料中心):±30mm
3.加工精度:
长度公差:±0.2mm/1m
角度公差:±0.1°
剪切毛刺: ≤0.02mm(50万次/每刃磨一次)
冲裁毛刺: ≤0.02mm(20~30万次/每刃磨一次)
4.送料速度:0~100m/min
5.总安装容量:约15KW
6.总耗气量: 1.5m³/min(气源气压:不小于0.6MPa)
7.工作电压:
(1)电压波动380V±10%
(2)频率50HZ±2%
8.环境条件
   温度不高于45°C;湿度不高于85%
9.操作方向
设备操作方向:左线
