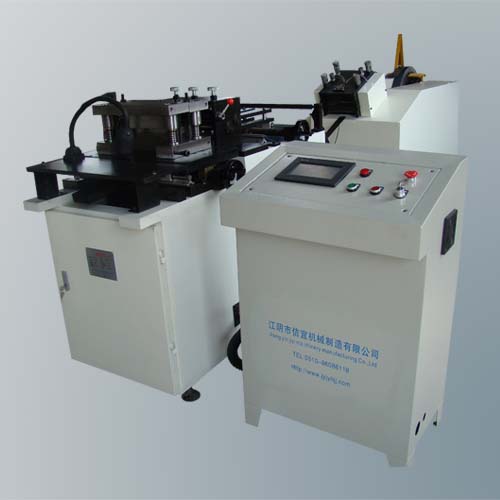

电抗器铁芯数控横剪机

产品介绍

产品介绍:

电抗器铁芯数控横剪机是专为电抗器铁芯加工而开发的专用机型,根据电抗器铁芯的多孔位、孔距不一、孔径繁多等特点,专门设计自动调节孔位、快速移动孔位,大大节约了因更换孔径模具或调节孔位尺寸的时间,能够最大程度上节约换模具的时间,经过长期的实践证明这项技术可以给我们铁芯加工企业带来最便捷的操作方式,也为操作者避免了繁琐的调节孔位带来的不便。剪切刀具和冲针材质采用日本进口硬质合金制造。
产品结构
该横剪线由机架、送料机,剪切冲孔模具、自动调孔装置、电器控制柜等组成,进行连续冲孔、剪切成需要的一定尺寸的长方形条料,。电抗器铁芯数控横剪机可连续冲孔剪切,也可按每次需要的片数设定单次剪切数量,加工数量达到限额将停止工作数秒再自动重启,往复生产即会将加工总数完成,机器将自动停止工作。生产效率高、安全可靠、加工精度高、操作简便、易学易懂。根据产品规格大小不一特点,常规情况下一人可同时操作两台机器,节约劳动力。
该横剪线结构简单、调整操作简单、维修方便、价格低廉。

主要技术参数:


主要型号和技术参数


序号 项 目 HX200型 HX300型 HX400型
01 剪切薄板厚度 0.2~0.5mm 0.2~0.5mm 0.2~0.5mm
02 剪切条料宽度 20~190mm 30~290mm 40~385mm
03 剪切毛刺 ≤0.03mm ≤0.03mm ≤0.03mm
04 剪切条料长度公差 ±0.05mm ±0.05mm ±0.05mm
05 横剪线常规剪切速度 6~29米/分 10~29米/分 10~29米/分
06 配置校平机卷筒直径活动范围 Φ460mm~520mm
07 横剪机自动调孔左右移动范围 Φ150mm~
08 横剪机最大剪切长度 9999mm
09 送料机主轴外径 胶辊外径 Φ32mm
10 横剪机剪刀伺服电机动力 3KW/1只
11 横剪机冲孔伺服电机动力 3KW/1只
12 横剪机送料伺服电机动力 1KW/1只
13 自动调孔装置伺服电机动力 1KW/1只
14 电机总功率 8kw
